Несколько вопросиков по схеме круга
PostPosted: Wed Mar 29, 2006 18:27 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




Подскажите, пожалуйста:
Есть такая схема:

1. Насколько я понимаю нужно после взлета набирать 600 и левым поворотом выходить на ДПРМ. На схеме между ВПП и точкой поворота число 10. Насколько я понимаю это расстояние до этой самой точки поворота. Вопрос - от чего измеряется это расстояние? От конца ВПП? От начала ВПП? Или просто на дальномере должно быть 10 км в момент начала разворота?

2. Дальше на некоторых схемах на дуге разворота, на некоторых на прямой линии траектории до ДПРМ указано число 21 (на схеме в красном круге). Если это расстояние, от от какой точки до какой? От точки начала разворота, до точки выхода на курс ДПРМ (КУР=0) примерно 12,786 км. (при скорости 400 км/ч и крене в 20 градусов). От точки выхода на курс ДПРМ до пролета ДПРМ не менее 10 км, но не более 15. Или я должен расчитывать скорость и крен так, чтобы в итоге какое-то расстояние у меня получилось равным 21?Вопрос - что же это за магическое число 21?

3. По РЛЭ третий разворот выполняется с креном 15-20 градусов. При попытке выполнить его на скорости 400 км/ч третий разворот у меня перетекает в четвертый. Даже с запаздыванием. Вопрос - как расчитать крен, чтобы вписаться в схему. Возможно дело еще в том, что сейчас я делаю так: от третьего разворота выпускаю шасси, делаю четвертый, выпускаю закрылки на 28 и вхожу в глиссаду. На высоте 400м довыпускаю закрылки на 45. Может быть нужно выпускать шасси до третьего, а закрылки на 28 от третьего к четвертому? Но мне кажется, что и при таком варианте (на скорости ~300км/ч) я все равно не впишусь в схему на третьем развороте с креном 20.
View user's profile Send private message

PostPosted: Wed Mar 29, 2006 20:06 Reply with quote
FireFly
КВС
Joined: 10 Nov 2004
Posts: 7217
Location: Одесса




Это у не схема, а часть.
1. Точка первого, третьего и четвертого разворота разворота четко обозначены географическими координатами. Цифра 10 перед первым это просто для информации.
2. К первому развороту нужно набрать 600 метров.
3. Затем левым разворотом выйти на курс к ДПРМ. 21 пусть это цифра вас не смущает. Это общая длина от первого разворота до ДПРМ и является информационной, а обязательной. Причем 21 это приблизительно и зависит от радиуса разворота, который на схеме не приведен. Такми образом на 21 просто не обращаем внимания.
4. От ДПРМ с МК=67 следуем м точку третьего разворота.

5.
Quote:
По РЛЭ третий разворот выполняется с креном 15-20 градусов. При попытке выполнить его на скорости 400 км/ч третий разворот у меня перетекает в четвертый


А если попытаться выполнить третий на скоростях, рекомендованных в РЛЭ? Вообще начиная от "перед третьим" пересмотрите. Вы пишете "Возможно дело еще в том, что сейчас я делаю так". Попробуйте сделать как нужно.
Удачи
View user's profile Send private message Send e-mail

PostPosted: Wed Mar 29, 2006 20:12 Reply with quote
Егор
КВС
Joined: 29 May 2005
Posts: 178
Location: UUDD




1. 10км это расстояние от тоорца до начала первого разворота. Но там есть еще и чифра 600 метров - это высота. В таком случае начало разворота соответствует условию "что позже".
2. 21км это расстояние от первого до ДПРМ.
3. По РЛЭ 3-й выполняется на скорости 360-370 км/ч, а не 400! К момнету начала третьего ты уже должен быть с выпущенным шасси. Закрылки выпускают на 28 от 3-го к 4-му. И перед ТВГ уже нужно полностью "распушиться". В твоём случае по РЛЭ уже надо уходить на второй круг!!!
View user's profile Send private message Send e-mail

PostPosted: Thu Mar 30, 2006 09:33 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




Dexer То, что вы написали в п.3 есть ни что иное, как заход с поздним выпуском механизации, правда с некими вариациями в вашем исполнении.

Также я хочу добавить, что при стандартном заходе РЛЭ также рекомендует при ширине схемы 12 км выпуск шасси после 3.

А вообще, читайте РЛЭ, там же все черным по белому написано - как, что и когда. Только не то, что с моделью идет, а то, что в разделе Курс летной подготовки лежит.

_________________
Кирилл
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 10:44 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




Попробовал все сделать по РЛЭ.
Не получилось.
Попробую расчитать, возможно ли это вообще сделать теоретически.

По поводу выпуска закрылков на 45 уже на глиссаде на высоте 400 - это прописано в Специальных процедурах при заходе на посадку. Остальное - моя самодеятельность.

Dallas
А как можно из схемы сразу определить ширину схемы?
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 11:39 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




Dexer
Что не получилось? Давайте подробно разбираться вместе.

Еще раз говорю, скачайте вот отсюда РЛЭ и внимательно почитайте раздел про заход на посадку http://www.protu-154.com/forum/viewtopic.php?t=4119

Схемы посадки, как правило, все в масштабе. Можно тупо взять линейку и приложить ее на схему, а потом на масштабную линейку на карте. Но такой точности совершенно не нужно, достаточно просто посмотреть на цифру от третьего к четвертому, что бы прикинуть ширину. Погрешность там будет не большая, в пределах.

_________________
Кирилл
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 12:14 Reply with quote
FireFly
КВС
Joined: 10 Nov 2004
Posts: 7217
Location: Одесса




Dexer, пришлите МСРП последнего полета и все станет ясно через три минуты.
View user's profile Send private message Send e-mail

PostPosted: Thu Mar 30, 2006 12:56 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




МСРП обязательно пришлю, но только завтра.

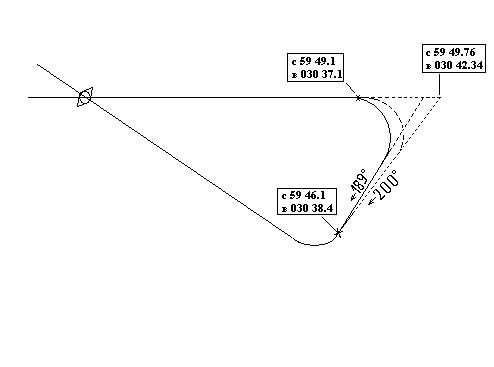

Я попробовал теоретически рассчитать третий поворот.
Допустим, я выпустил шасси перед третьим и выполняю его на скорости 360 с креном 20 (согласно РЛЭ). Тогда расчетное ЛУР у меня получается 5,050 км.
Далее я нахожу координаты точки, лежащей на
курсе 067 (с которым я подхожу к третьему) и находящеся дальше точки начала разворота на значение ЛУР. После этого нахожу курс, которому будет соответствовать прямая, проходящая через эту точку и точку начала четвертого разворота. У меня получается, что курс будет 199,5.
А должен быть 189.
И чтобы он был таким по моим расчетам получается, что третий нужно выполнять с креном 28 градусов (при скорости 360).
Значит, либо третий нужно выполнять с нарушением РЛЭ, либо я где-то ошибся в расчетах.
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 13:17 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




Зачем такие мучения.. На схеме есть фиск точка начала 3р. Если коробка узкая, то шасси до 3-го, и на скорости 370-360, выполняйте его с креном 20-25. Начал 4р полностью на вашей совести. Если по классике ( скорость 280-300) на 2,5 - 3 км бокового крена 15 вам за глаза. Причем перед 4 жмете заход, по АРК также контролируете (где-то за 10 град до пос. курса), ко второй половине разворота уже можно ориентироваться по курсовому директору и курсовой планке на ПНП. Если заход с поздним выпуском (360 км/ч), то упреждение пораньше и крен поглубже.

Как удобно контролировать боковое удаление от пос. прямой я писал тут - 3-е сообщение от конца http://www.protu-154.com/forum/viewtopic.php?t=4599&start=15

_________________
Кирилл
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 13:25 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




Точка начала третьего есть. Вопрос как узнать с каким креном его выполнять?
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 13:42 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




3-е развороты бывают разные - есть под 90, есть круче, есть с указанием радиуса. Ветер также влияет – может загнать внутрь траектории, а может выпихнуть. Так что все зависит от схемы. А так - 20 град усреднено.

_________________
Кирилл
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 13:51 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




Это понятно, что разные. Я имею ввиду конкретный, тот, что на схеме вверху. Для 28L Pulkovo.
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 14:08 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




Схема ваша у меня не отразилась. Номер схемы скажите.

_________________
Кирилл
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 14:30 Reply with quote
Dexer
КВС
Joined: 27 Jul 2005
Posts: 763
Location: ULLI




И-4
http://www.szrcai.ru:1666/SHS?SetPict.gif&nd=77700029&nh=23&pictid=010000000000]
View user's profile Send private message

PostPosted: Thu Mar 30, 2006 14:50 Reply with quote
Dallas
КВС
Joined: 11 Nov 2004
Posts: 1979
Location: Москва




По этой схеме практически спаренные развороты будут, и, для надежности, можно выпустить шасси и мех на 28 перед 3, тогда крена 15 должно хватить. А дальше уже смотреть на выходе, но выхода скорей всего не будет, будет сразу вход в 4. Или же с чистым крылом на 25* выкручивать, но это уже хардкор будет, если стремиться точно вписаться во все точки.

_________________
Кирилл
View user's profile Send private message
